고성능 및 확장성과 유연성을 가진 모듈형 이더넷 스위치 소개



 안녕하세요. 코아아이티입니다. 이번에는 저희가 제공해 드리는 솔루션 중 하나인 네트워크 관련 솔루션에 사용되는 제품인 SG백본스위치에 대해 알아보도록 하겠습니다.



SG백본스위치 - 한드림넷



 고성능 및 높은 확장성과 유연성을 기반으로 설계되어 다양한 네트워크 환경과 고객의 요구사항에 부합하는 최적의 모듈형 이더넷 스위치입니다.

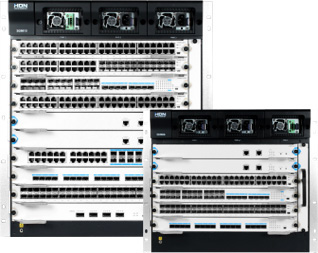

차세대 고가용성 스위치 SG9800 시리즈 (출처:한드림넷 공식 홈페이지)



• 고성능과 높은 확장성 및 유연성
• 고성능 아키텍처에 의한 Tbps 처리 성능
• 분산 구조에 의한 고가용성
• 향상된 L3, IPv6 및 가상화 기능(Base License 체계)
• 가상화 기능(Multi-VRF, Virtual Stacking)
• 국가정보원 보안 기능 확인서 취득



특징 - SG백본스위치



고성능 아키텍처에 의한 Tbps 처리 성능

• 최대 10Tbps 스위칭 용량과 5,173 Mpps 패킷 처리량
• 최대 384개의 1G 포트, 384개의 10G 포트, 64개의 40G 포트, 32개의 100G 포트
• Non-blocking 아키텍처에 의한 Full Wired Speed 보장
• IPv4와 IPv6에 대해 성능 저하 없이 동일 성능 구현

분산 구조에 의한 고가용성

• Data Plane과 Control Plane이 분리된 분산 아키텍처 구조로 높은 안정성
• Full-Mesh 구조로 고가용성 및 완벽한 Non-blocking 시스템 성능을 제공
• Full Redundant 시스템 구조(관리, Fabric, 전원)

향상된 L3 가상화 기능 제공(Base License 체계)

• IPv4/IPv6(Static/Dynamic) Full Routing Protocol 지원
• Multi-VRF : 1 to N 가상화
• MPLS L2/L3 VPN 기능
• 스위치 클러스터링(Virtual Stacking) : N to 1 가상화 기능
• 네트워크 자원 효율성 극대화

이기종 스위치와 완벽한 호환성 제공

• 세계적으로 인정받은 고성능 스위치 칩 사용으로 높은 신뢰성
• 표준 프로토콜 지원으로 이기종 제품과 호환
• VIPM을 이용한 통합 관리 지원

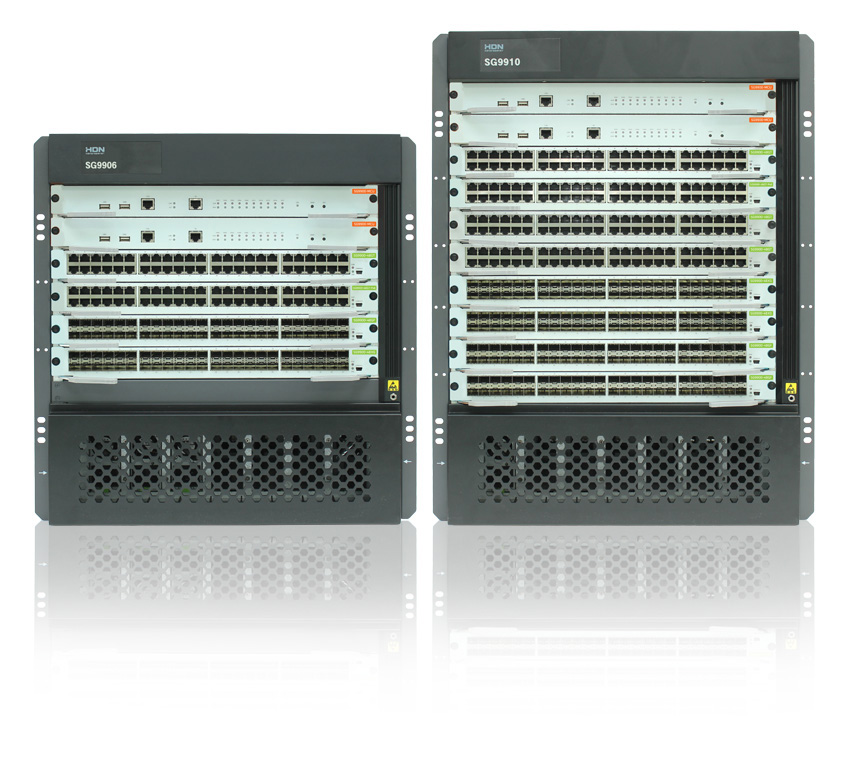

차세대 고성능 스위치 SG9900 시리즈 (출처:한드림넷 공식 홈페이지)



장점 - SG백본스위치



 SG백본 시리즈는 Product Management와 Switching Fabric의 분리를 통한 분산 아키텍처 방식을 채택하여 높은 신뢰성을 보장함과 동시에 최대 10 Tbps 높은 성능을 구현할 수 있는 차세대 고성능/고가용성의 백본 스위치입니다.



Network 가상화

• Virtual Stacking(Active-Active) 구성으로 시스템 성능 극대화
• 높은 장애 복원력으로 업무 연속성 보장
• Non-STP 구성으로 안정적이고 빠른 Failover 지원

높은 유연성 제공

• 다양한 인터페이스 모듈 지원
• 최대 384 포트
• 10/100/1000 UTP
• 최대 384 포트 1G SFP
• 최대 384 포트 10G SFP+
• 최대 64 포트 40G QSFP+
• 최대 32 포트 100G QSFP28
• PoE 기능 제공 모듈 지원

합리적 비용 투자 보호

• 업계 최고 수준의 경쟁력
• 추가 License 비용 없이 VRF, MPLS VPN, IPv4/IPv6
• Routing Protocol 등 고급 기능

Network 보안

• Cable Looping 차단으로 전체 네트워크 보호
• 하드웨어 기반 L2~L4 ACL 기능 지원
• 802.1x, DHCP Snooping, DAI, uRPF

Easy Management

• VIPM을 통해 편리한 형상 관리 및 모니터링
• VIPM 연동으로 높은 가시성과 운용 편의성



차별화 기능 - SG백본스위치



네트워크 가상화(Active-Active)

• 물리적인 두 대의 장비를 논리적인 하나의 장비로 구성하여 높은 성능 및 가용성
• Multi-Chassis Link Aggregation LACP 구성으로 Active-Active 경로 구성
• Non-Spanning Tree 구성으로 보다 안정적이고 빠른 Failover 지원

네트워크 가상화(VRF)

• 네트워크 가상화(VRF) 기술로 자원의 확장성 및 보안성을 제공
• 1대의 장비를 N개의 장비로 논리적 분리
• 네트워크 자원의 효율성 극대화

주요 모듈 이중화(Fabric)

• 각 주요 모듈은 Active-Active 또는 Active-Standby 방식의 Redundancy를 제공하여 서비스의 연속성 보장
• 모든 모듈은 Hot-Swap을 지원하여 장애 시 즉각적인 대처가 가능하도록 설계
• SFU 장애 시 해당 SFU는 바로 분리되어 Packet Loss 없이 서비스 연속성

주요 모듈 이중화(MPU/PSU)

• 관리 모듈은 Active-Standby Redundancy로 설계되어, 장애 발생 시 즉각 Fail-Over 되어 안정적인 서비스
• 전원부는 Shared 방식의 Redundancy로 설계되어 설치된 PSU 전력량에 따라 최대 전력을 제공하며 장애 시 다른 PSU가 전력을 지속적으로 공급

하드웨어 기반 ACL

• 각 인터페이스 모듈에서 성능 저하 없는 하드웨어 기반 ACL 기능을 수행하여 성능 저하 없이 ACL 기능 수행
• MAC ACL, Standard IPv4 ACL, Extended IPv4 ACL 및 IPv6 ACL 기능

다양한 Routing Protocol 지원

• 별도의 License 추가 없이 다양한 Routing Protocol 지원
• VRRP(Virtual Router Redundancy Protocol), PBR(Policy Based Routing) 지원
• 하드웨어 기반 IPv4 및 IPv6 라우팅 지원
• Dual Stack 지원



제품 사양 - SG백본스위치

항목	SG9803	SG9806	SG9810
Switching Capacity	848Gbps	1.28Tbps	2.56Tbps
Forwarding Rate	631Mpps	952.4Mpps	1904.8Mpps
전체 Slot 수	3	6	10
관리 모듈 Slot (Fabric include)	1+1	2	2
인터페이스 모듈 Slot	1+1	4	8
Power Supply Slot	3	3	3
10/100/1000 Base-T	120	192	384
1000 Base-X(SFP)	120	192	384
10G SFP+	40	64	128
40G QSFP+	8	16	32
Unit Size	4U	9U	12U



항목	SG9906	SG9910
Switching Capacity	5Tbps	10Tbps
Forwarding Rate	2857Mpps	5714Mpps
전체 Slot 수	10	14
관리 모듈 Slot	2	2
Fabric 모듈 Slot	4	4
인터페이스 모듈 Slot	4	8
Power Supply Slot	7	7
10/100/1000 Base-T	192	384
10/100/1000 Base-T PoE	48	48
1000 Base-X(SFP)	192	384
10G SFP+	192	384
40G QSFP+	32	64
100G QSFP28	16	32
Unit Size	11U	14U

---
