시스코(Cisco), 서울시 중견기업 네트워크 구축/설치 사례

코아아이티 2025. 2. 4. 10:50
반응형



 안녕하세요. 코아아이티입니다. 저희는 다양한 IT 솔루션뿐만 아니라 본사와 지사를 연결하는 안정적이고 효율적인 네트워크 환경 구축까지 전문적으로 진행해 드리고 있습니다. 이번에는 저희가 진행한 구축 사례를 통해 어떻게 기업의 업무 환경을 개선할 수 있었는지 소개해 드리려고 합니다.



네트워크를 구축하게 된 이유



 이번 고객사는 서울에 위치한 중견 제조업체로 본사와 여러 지사 간의 통합 네트워크 환경을 개선하고 데이터 전송 속도를 대폭 향상시켜야 했습니다. 기존의 네트워크는 노후화된 장비와 설계 부족으로 인해 지사 간 연결이 자주 끊기거나 불안정했고 특히 대용량 데이터 전송 시 병목 현상이 발생해 업무 효율성이 크게 저하되었습니다. 이로 인해 ERP 시스템 운영에서 잦은 오류가 발생했고 또 CCTV 데이터를 실시간으로 저장하고 모니터링하는 데 어려움이 있었습니다. 이러한 문제를 해결하기 위해 이번 고객사는 고성능 장비를 도입하고 체계적인 환경을 설치하는 프로젝트를 추진하게 되었습니다.



기존/신규 핵심 장비, 네트워크 구축



스위치 및 라우터

  • CISCO WS-C6504-E : 본사 코어 스위치로 대규모 트래픽을 안정적으로 처리하며 본사 네트워크의 중심 역할을 담당

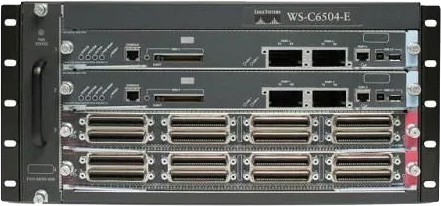

CISCO WS-C6504-E

  • JUNIPER SRX345 : 자사와의 연결 안정성을 확보하고 VPN 기능을 통해 안전한 데이터 전송을 지원
  • CISCO Catalyst 2960G Series : 각 부서와 액세스 네트워크를 연결하는 데 사용되어 내부 연결의 안정성을 보장
  • HP E2620-24/48 PoE+ : PoE+ 기능을 통해 CCTV와 VoIP 장비에 전력을 공급하면서 데이터를 전송하는 데 사용
  • DELL N4032F : 서버와 스토리지 전용으로 사용되어 데이터 처리 속도와 안정성을 강화



방화벽 및 보안 장비

  • AhnLab TrusGuard 400B : 보안을 강화하고 외부로부터 위협을 막으며 트래픽 제어와 방화벽 역할을 통해 안전한 환경을 제공
  • SPAM SNIPER 1000B : 이메일 보안을 강화하고 스팸 메일을 효율적으로 차단



무선 네트워크 장비

  • CISCO 5508(WLC) : 중앙 무선 컨트롤러로, 본사와 지사 간 통합된 Wi-Fi 관리를 가능하게 하여 무선 환경을 개선



서버 및 스토리지 스위치

  • HP StorageWorks 8/8 SAN Switch : SAN 환경에서 고속 데이터 전송을 지원해 대규모 데이터 저장과 전송을 원활하게 처리
  • 3COM 2928 SFP Plus, H3C S550 Series : 서버와 스토리ㅏ지 간 연결을 최적화하여 데이터 처리 속도를 개선



기타 장비

  • SOLTECH SFC400, SFC4000, SFC8000G : 네트워크 모니터링 장비로 실시간 상태 점검과 관리가 가능하도록 설계



네트워크 구축 과정



사전 분석 및 설계 단계

 프로젝트의 첫 단계에서는 기존 네트워크 구조를 면밀히 분석하고 병목 구간을 파악했습니다. 각 장비의 역할과 배치를 세밀히 설계하며 최적의 아키텍처를 구상했으며 케이블링 계획도 동시에 수립해 물리적 설치 단계의 효율성을 높였습니다.

코아아이티 구축 사례 사진



장비 설치 및 구성 단계

 본사에는 CISCO WS-C6504-E 코어 스위치를 중심으로 구성했으며 서버 연결에는 DELL N4032F와 HP StorageWorks 8/8 SAN 스위치를 배치했습니다. 지사와의 연결에는 JUNIPER SRX345를 통해 VPN을 설정했고 각 부서에서는 CISCO Catalyst 2960G를 사용해 내부 네트워크를 설치했습니다. 이 과정에서 PoE 스위치를 활용해 CCTV 및 VoIP 장비와의 연결도 완료했습니다.

코아아이티 구축 사례 사진

보안 강화 단계

 AhnLab TrusGuard와 SPAM SNIPER를 설정해 외부 공격을 차단하고 이메일 보안을 강화했고 구간별 방화벽 규칙을 세분화해 잠재적 위협을 사전에 차단하도록 설정했습니다.



테스트 및 최적화 단계

 설치가 완료된 후에는 대규모 데이터 전송 시뮬레이션과 ERP 시스템 테스트를 진행해 성능을 점검하고 추가적으로 오류 관리 시뮬레이션을 수행해 각종 문제가 발생했을 때의 대응 속도와 프로세스를 검토했습니다.



네트워크 구축 효과



업무 생산성 향상

 속도가 대폭 향상됨에 따라 ERP 시스템의 응답 시간이 단축되었고 대용량 데이터를 전송하는 업무에서 효율성이 대폭 증가했습니다.



안정적이고 신뢰할 수 있는 네트워크 환경

 지사 간 VPN 연결이 안정화되어 원격 협업이 가능해졌으며 CCTV 데이터의 전송과 저장이 원활하게 이루어져 보안 관리가 용이해졌습니다.



강화된 보안 환경

 AhnLab TrusGuard와 SPAM SNIPER 도입으로 외부 위협이 크게 감소했으며 데이터 유출 사고를 예방할 수 있었습니다.



효율적인 유지 보수 및 관리

 SOLTECH 장비를 활용해 네트워크 상태를 실시간으로 모니터링하고 오류 발생 시 빠르게 대응할 수 있는 체계를 마련했습니다. 이를 통해 유지 보수 비용을 절감하고 가용성을 높였습니다.



서버/전산실 네트워크 구축은 코아아이티




저희 코아아이티는 소규모부터 대규모까지 네트워크 설치 및 유지 보수 솔루션을 진행해 드리고 있습니다.

보다 더 자세한 내용이 알고 싶으시다면 메일이나 전화를 통해 말씀 주세요.

친절히 답변드리도록 하겠습니다.
